Розуміння критичної ролі розширеного підключення
Оптоволоконний пігтейл є фундаментальним, але часто недооціненим компонентом оптичних мереж. Цей спеціалізований кабельний вузол із прецизійним-полірованим з’єднувачем на одному кінці та волокном без завершення на іншому служить критичною точкою з’єднання між розподільними кабелями та активним обладнанням.
На відміну від патч-кабелів із попередньо{0}}встановленими роз’ємами на обох кінцях, волоконно-волоконний кінець забезпечує неперевершену гнучкість для польового завершення за допомогою зварювання або механічного з’єднання, що дає змогу технікам точно налаштовувати встановлення відповідно до-вимог конкретного місця.
Продукти DIMI Fiber Pigtail
-

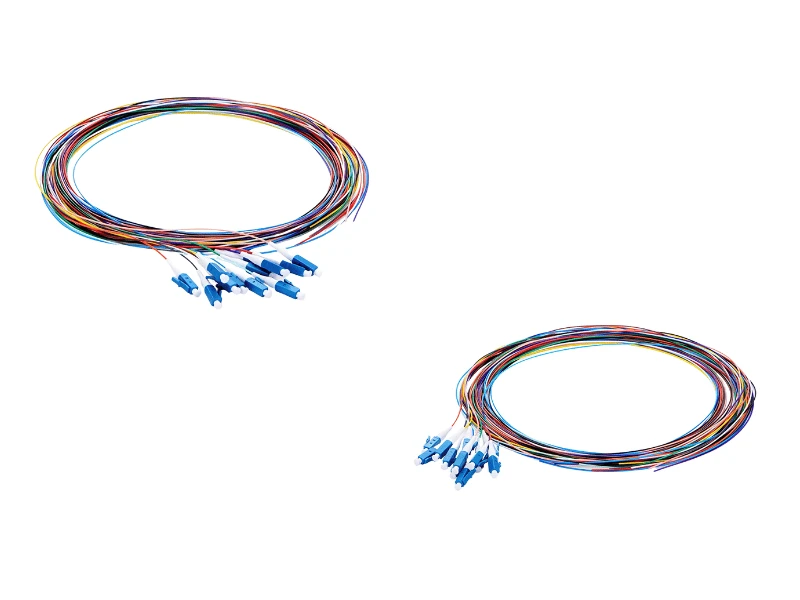

![Dimi Single Mode Fiber Optic Pigtail]()
Dimi Single Mode Fiber Optic PigtailОдномодові волоконно-оптичні роз’єми DIMI призначені для високопродуктивних кінцевих з’єднань у ODF, з’єднань, клемних коробок і патч-панелей. Кожен пігтейл завершується на
Корпоративні центри обробки даних: вирішення проблем щільності, швидкості та масштабованості
Дилема сучасного центру обробки даних
Оператори центрів обробки даних стикаються з безпрецедентною конвергенцією проблем. Віртуалізація серверів і хмарні обчислення різко збільшили трафік у приміщеннях, у той час як вибухове зростання аналітики великих даних, штучного інтелекту та програм машинного навчання вимагає ще-ширшої пропускної здатності.
Водночас фізичні обмеження простору в мегаполісах обумовлюють вимоги до надзвичайної щільності конфігурацій стелажів.
Традиційна кабельна інфраструктура бореться з цим тиском. Стандартне розгортання патч-корду займає дорогоцінний простір у стійці, створює кошмари для управління кабелями та не має гнучкості, необхідної для частої зміни конфігурації.
Коли командам центру обробки даних потрібно додати схеми чи змінити з’єднання, попередньо-комп’ютерні шнури часто виявляються або надто довгими (створюючи непривабливі зв’язки кабелю), або надто короткими (що потребує повної заміни).
Як преміальні рішення Fiber Pigtail вирішують проблеми центру обробки даних
Провідні-галузеві вузли волоконних косичок вирішують ці проблеми за допомогою кількох ключових інновацій:
Архітектура високої-щільності
Сучасні багато{0}}волоконні масиви з косичками містять 12, 24 або навіть 48 волокон у компактні пучки діаметром лише 2,0–3,0 мм. Ця конструкція зменшує затори на шляху до 70% порівняно з еквівалентними розгортаннями патч-кордів, звільняючи цінний простір у стійці та покращуючи потік повітря для управління температурою.
Окремі волокна- з кольоровим кодуванням відповідно до стандартів TIA-598 забезпечують швидку візуальну ідентифікацію, скорочуючи час встановлення та мінімізуючи дорогі помилки латання.
Заводська-точна термінація
Кожен з’єднувач проходить точне полірування керамічної наконечника в контрольованому заводському середовищі, що забезпечує незмінно низькі внесені втрати (як правило, менше або дорівнює 0,3 дБ) і високі зворотні втрати (більше або дорівнює 50 дБ для UPC, більше або дорівнює 60 дБ для APC).
Це заводське завершення усуває змінність продуктивності, властиву-встановленим конекторам, гарантуючи, що кожне з’єднання відповідає суворим оптичним бюджетам центру обробки даних.
Гнучкість налаштування
У той час як один кінець має встановлені на заводі-з’єднувачі, оптимізовані для з’єднань коммутаційних панелей, необроблений кінець дозволяє фахівцям точно з’єднувати до необхідної довжини під час встановлення.
Цей підхід усуває надлишкову провисання кабелю, яка заважає попередньо{0}}встановленню патч-кордів, створюючи акуратніші кабельні шляхи та спрощуючи пошук несправностей у майбутньому.
Передова волокниста технологія
Використовуючи оптоволокно, нечутливе до вигину, яке відповідає стандартам ITU-T G.657.A1 із мінімальним радіусом вигину 10 мм, високоякісні вузли зберігають цілісність сигналу навіть у сценаріях вузької маршрутизації, поширених у стійках із високою-щільністю.
Ця гнучкість виявляється особливо цінною в середовищах блейд-серверів і розгортання конвергентної інфраструктури, де обмеження простору є найбільш гострими.
Постачальники телекомунікаційних послуг: масштабування оптоволокна-до-розгортання-X
Виклик інфраструктури FTTH/FTTX
Оператори телекомунікацій, які розгортають оптоволокно-до--дому (FTTH), оптоволокно---будівлю (FTTB) і оптоволокно---приміщення (FTTP) стикаються з унікальними проблемами, які суттєво відрізняються від середовищ центрів обробки даних.
Встановлення рослин на відкритому повітрі має витримувати екстремальні погодні умови, фізичні пошкодження від тварин і обладнання для озеленення, а також коливання температури понад 100 градусів.
Монтажні бригади повинні ефективно працювати в складних польових умовах, часто в обмеженому просторі з обмеженим освітленням і контролем навколишнього середовища.
Будь-яке рішення, яке потребує значного технічного досвіду або спеціалізованого обладнання, збільшує витрати на навчання та зменшує швидкість розгортання.
Тим часом оператори повинні мінімізувати витрати на підключення-абонента, щоб отримати прийнятну віддачу від великих інвестицій в інфраструктуру.
Стратегічні переваги оптимізованих рішень Fiber Pigtail
Екологічна стійкість
Зовнішні -компоненти включають -стійкі до ультрафіолетового випромінювання оболонки, як правило, поліетилен (PE) або сполуки з низьким-димом і нульовим{3}}галогеном (LSZH), які зберігають гнучкість і механічну цілісність за екстремальних температур. Водонепроникні варіанти мають герметичні роз’ємні інтерфейси з рейтингом IP67 або IP68.
Прискорене розгортання
Попередньо завершені волоконно-волоконні масиви «пігтейл» скорочують польову роботу на 60% порівняно з роз’єднанням окремих волокон. Замість того, щоб полірувати та випробовувати десятки з’єднувачів у -причепах для з’єднання з екологічним контролем, техніки просто з’єднують незакріплені кінці роз’ємів до розподільних кабелів.
Зменшений рівень помилок
Послідовність-волокон із кольоровим кодуванням відповідно до стандартів телекомунікаційної галузі забезпечує узгоджене керування полярністю від центрального офісу до абонента. Цей системний підхід запобігає помилкам транспонування, типовим для з’єднувачів із польовими-закінченнями, зменшуючи дорогі рулони вантажівок.
Економічно-ефективна масштабованість
Об’ємні вузли кісок із 12, 24 або 48 волокнами дозволяють менеджерам із закупівель оптимізувати інвестиції в запаси. Замість того, щоб зберігати десятки варіантів патч-кордів різної довжини та комбінацій роз’ємів, операційні команди можуть підтримувати стратегічний інвентар, який підтримує різноманітні сценарії розгортання шляхом польового з’єднання відповідно до необхідних специфікацій.
Чудова оптична продуктивність
Телекомунікаційні-волоконно-волоконні косичні вироби використовують G.657.A2 або G.657.B3-нечутливе волокно, оптимізоване для мереж доступу.
Ці передові волокна витримують щільні вигини, звичайні для зовнішніх корпусів і кабельних установок, зберігаючи при цьому низьке загасання в діапазоні довжин хвиль 1260-1625 нм.
Промисловість і виробництво: надійне підключення для суворих умов
Виклики промислової комунікації
Виробничі потужності, переробні підприємства, комунальні послуги та транспортна інфраструктура вимагають комунікаційних мереж, які надійно працюють у середовищах, несприятливих для традиційного телекомунікаційного обладнання.
Електричні перешкоди від-високовольтного обладнання, вибухонебезпечної чи корозійної атмосфери, екстремальних температур, вібрації та фізичного впливу представляють щоденні робочі реалії, які швидко виводять із ладу стандартні мідні чи оптоволоконні кабельні системи.
Промислова автоматизація все більше залежить від високої-смуги пропускання та низьких{1}}затримок зв’язку для розподілених систем керування, промислових протоколів Ethernet, таких як PROFINET і EtherNet/IP, систем машинного бачення та мереж датчиків IIoT. Для цих програм потрібні рішення для підключення, які забезпечують-продуктивність телекомунікаційного рівня, витримуючи умови промислового середовища.
Рейтинг промислового середовища
- Діапазон температур: від -40 градусів до +85 градусів
- Перевищений опір роздавлюванню: 1000 Н
- Захист від проникнення: клас IP67/IP68
- Очікуваний термін служби: 25+ років
- Рейтинг полум'я: UL94 V-0
Промислові-рішення Fiber Pigtail для вимогливих застосувань
01
Механічний захист
Надміцні-варіанти гігтейлів із броньованого волокна включають броню з нержавіючої сталі або гофровану трубку під зовнішньою оболонкою, що забезпечує стійкість до роздавлення понад 1000 Н і захист від ударів, придатний для відкритих установок.
02
Хімічна стійкість
Промислові-продукти з волокнистими косичками містять спеціалізовані суміші оболонки, стійкі до масел, розчинників, охолоджуючих рідин і хімікатів для чищення, які зустрічаються у виробничих середовищах. Температурний діапазон від -40 градусів до +85 градусів.
03
Електромагнітний імунітет
На відміну від засобів зв’язку-на основі міді, волоконно-оптичні системи за своєю суттю стійкі до електромагнітних перешкод (EMI) і радіочастотних перешкод (RFI). Ця характеристика виявляється безцінною поблизу частотно-регулюючих приводів і апаратів дугового зварювання.
04
Спрощена установка
Рішення преміум-класу для оптоволоконного з’єднання, сумісні з механічними системами сплайсування, забезпечують швидке закріплення в полі без дорогого обладнання для зварювання або спеціального навчання. Попередньо-з’єднувачі виключають ризики забруднення.
Медицина та охорона здоров’я: надійність і гігієна в життєво важливих-системах
Вимоги до комунікацій медичного закладу
Сучасне надання медичних послуг повністю залежить від надійної-інфраструктури зв’язку з високою пропускною здатністю. Електронні медичні записи, системи медичної візуалізації (КТ, МРТ, ультразвук), телемедичні додатки та системи управління установами генерують величезні обсяги даних, для яких потрібні мережі з низькою-затримкою та високою-доступністю.
Безпека пацієнтів безпосередньо залежить від комунікаційної інфраструктури — затримка доступу до медичних зображень під час невідкладних процедур або збої в системі електронних медичних записів можуть буквально означати життя або смерть. Медичні заклади стикаються з унікальними екологічними проблемами, включаючи суворі вимоги гігієни, електромагнітну сумісність із чутливим діагностичним обладнанням і потребу в безперервній роботі під час обслуговування інфраструктури.
Медичні-рішення Fiber Pigtail для застосування в охороні здоров’я
Інфекційний контроль і гігієна
Компаунди LSZH, що відповідають стандартам IEC 60332-1 і IEC 60754, виділяють мінімально токсичні пари під час пожежі. Гладкі поверхні куртки полегшують процедури очищення та дезінфекції. Варіанти антимікробного покриття пригнічують ріст бактерій у критичних областях.
EMI імунітет
Повна несприйнятливість волоконно-оптичних систем до електромагнітних перешкод запобігає перебоям у зв’язку, які викликають електромагнітне випромінювання медичних пристроїв у мідних мережах. Це розділення полегшує інфекційний контроль за рахунок мінімізації обладнання в клінічних приміщеннях.
Висока доступність
Мульти-волоконні масиви Pigtail забезпечують економічну реалізацію різноманітної маршрутизації, де основні та резервні з’єднання йдуть фізично окремими шляхами, щоб уникнути єдиних точок збою. Низькі внесені втрати максимізують бюджет зв’язку для резервних конфігурацій.
Технічні характеристики: розуміння параметрів продуктивності
Основні оптичні характеристики
Високоякісні волоконно-оптичні вузли забезпечують точне керування оптичними характеристиками завдяки передовим виробничим процесам і контролю якості:
Втрата вставки
Затухання сигналу, викликане інтерфейсами роз’ємів, вимірюється в децибелах (дБ), безпосередньо впливає на бюджет зв’язку та максимальну відстань передачі.
Провідні-продукції волоконно-оптичних гілок досягають типових внесених втрат 0,2 дБ або менше, із гарантованими максимальними значеннями нижче 0,3 дБ.
Ця продуктивність із низькими-втратами максимізує кількість пасивних компонентів, які можна підтримувати в рамках бюджету оптичної потужності, і розширює охоплення для -міських з’єднань.
Повернення втрати
Зворотне-відбиття на інтерфейсах роз’ємів може погіршити продуктивність передавача та знизити чутливість приймача, особливо у високо-швидкісних програмах і розповсюдженні аналогового відео.
Високоякісні волоконні гігієнічні вузли з поліруванням UPC (ультра-фізичний контакт) досягають зворотних втрат понад 50 дБ, тоді як варіанти APC (кутовий фізичний контакт) перевищують 60 дБ.
Висока продуктивність зворотних втрат є критичною в додатках Ethernet 10GbE і вище{1}}.
Технічні характеристики волокна
Сучасні оптоволоконні гігієнічні вузли використовують передові специфікації волокна, оптимізовані для конкретних застосувань.
Одномодове оптоволокно OS2, що підтримує додатки з довжинами хвиль 1260-1625 нм, забезпечує пропускну здатність і охоплення, необхідні для міжміських телекомунікацій і додатків з’єднання центрів обробки даних.
Багатомодові варіанти, зокрема OM3 (10GbE до 300 м), OM4 (10GbE до 550 м) і OM5 (оптимізовано 40/100GbE), обслуговують-центр обробки даних і корпоративні додатки-з меншими витратами.
Bend Performance
Застарілі специфікації волокна вимагали великих радіусів вигину, щоб запобігти збільшенню загасання та потенційному розриву волокна.
Сучасне оптоволокно, нечутливе до вигину, яке відповідає стандартам ITU-T G.657, забезпечує продуктивність із радіусом вигину 10 мм, що забезпечує щільну маршрутизацію, необхідну для встановлення з високою-щільністю.
Оптоволоконні косички, що містять волокно G.657.A1, зменшують навантаження на встановлення та підтримують майбутні модифікації мережі без проблем із погіршенням продуктивності.
Механічні та екологічні характеристики
Надійна механічна конструкція забезпечує надійну роботу протягом усього життєвого циклу продукту:
Випробування на міцність
З’єднувачі преміум-класу проходять ретельне тестування, включаючи 1,000+ циклів вставлення/вилучення без зниження продуктивності.
- Випробування на міцність на розрив перевіряють конструкцію оболонки та компенсатора натягу
- Випробування на роздавлювання та удар підтверджують відповідність механічного захисту
- Зміни температури від -40 градусів до +85 градусів перевіряють продуктивність у екстремальних умовах
- Випробування на вологість (95% відносної вологості при 65 градусах) забезпечує вологостійкість
Конструкція кабелю
Конструкції щільного-буферного кабелю із захисним покриттям 900 мкм над волокном 250 мкм спрощують обробку та з’єднання порівняно з кабелями з нещільною{3}}трубкою, які потребують маніпуляцій з крихким волокном 250 мкм.
Варіанти куртки
- ПВХ (внутрішнє застосування)
- LSZH (зони-чутливі до пожежі)
- OFNR (рейзер-рейзер)
- ОФНП (пленум-оцінка)
Дизайн роз'єму
Прецизійні цирконієві керамічні наконечники, відполіровані до суб-мікронних допусків, забезпечують послідовний фізичний контакт і низькі внесені втрати під час циклів сполучення. Пружинні-конструкції зберігають контактну силу при коливаннях температури та механічних навантаженнях. Чоботи для зняття натягу захищають переходи оболонки кабелю, а кольорове-кодування полегшує керування полярністю та візуальну ідентифікацію ланцюга.
Порівняння типів волокон
| Тип волокна | застосування | Максимальна відстань (10GbE) | Діапазон довжин хвиль |
|---|---|---|---|
| OS2 одномодовий | Далекі-з’єднання центрів обробки даних | 40 км+ | 1260-1625 нм |
| OM3 Багатомодовий | Дата-центри, підприємства | 300m | 850/1300 нм |
| OM4 Багатомодовий | Високо{0}}швидкісні центри обробки даних | 550m | 850/1300 нм |
| OM5 Багатомодовий | Додатки 40/100GbE | 400 м (100GbE) | 850-953 нм |
Найкращі методи встановлення: максимальна продуктивність і надійність
Правильне поводження та зберігання
Захист цілісності оптоволокна починається до встановлення:
Транспортування та зберігання
- Зберігайте комплекти в оригінальній упаковці в -кліматичному середовищі, щоб запобігти пошкодженню куртки внаслідок екстремальних температур або ультрафіолетового випромінювання.
- Уникайте зберігання поблизу хімічних речовин або розчинників, які можуть пошкодити склади оболонки.
- Перевірте упаковку на наявність пошкоджень після отримання та звірте кількість із транспортною документацією.
- Зберігайте етикетки відстеження виробника під час зберігання для подальшого використання.
Перевірка перед-встановленням
- Візуально огляньте торцеві-з’єднувачі за допомогою оптичних мікроскопів або відеоінспекційних зондів перед встановленням, переконавшись у чистоті та відсутності подряпин або відколів.
- Очистіть роз’єми за допомогою відповідних методів (хімчистка для незайманих роз’ємів, очищення розчинником для забруднених роз’ємів) відповідно до процедур виробника.
- Перевірте,-що кодування кольору відповідає документації та планам встановлення, щоб запобігти помилкам полярності.
Процедури зварювання для оптимальної продуктивності
Зварювання зварюванням створює постійне з’єднання з низькими-втратами шляхом сплавлення двох кінців волокна:
- Зніміть оболонки кабелю та щільні буфери, щоб відкрити оголене волокно, дотримуючись специфікацій виробника обладнання.
- Очистіть волокно ізопропіловим спиртом і безворсовими{0}}серветками.
- Створюйте свіжі сколи за допомогою точних сколів, налаштованих на тип волокна.
- Розташуйте волокна в зварювальному апараті, дотримуючись процедур обладнання, перевіряючи вирівнювання.
- Захистіть завершені з’єднання за допомогою термоусадочних захисних рукавів, які мають розтяжку.
Механічне зрощення
Технологія механічного з’єднання надає альтернативу для польових установок, у яких немає обладнання для з’єднання зварювальним методом або термін-обмеженого аварійного ремонту. Сучасні механічні з’єднання досягають типових внесених втрат 0,3-0,5 дБ за допомогою структур точного вирівнювання та гелю для узгодження індексу.
Документація та тестування
Перевірте кожне зрощене з’єднання за допомогою вимірювачів оптичної потужності або обладнання OTDR, документуючи виміряні значення втрат. Ведіть записи про встановлення, включаючи розташування з’єднань, результати випробувань, призначення волокон і будь-які аномалії для подальшого усунення несправностей.
FAQ
З: Що таке волоконно-оптичний кісок?
A: A волоконно-оптичний пігтейлце короткий оптоволоконний кабель з aроз’єм із попередньою-закінченням на одному кінці та оголеним волокном на іншому. Оголений кінець має бутизварювання-зрощенедо польового кабелю, щоб зв’язок міг представляти стандартний підключається інтерфейс на панелі чи пристрої.
Питання: що таке волокниста косичка?
A: Люди часто кажуть «роз'єм для кіски» в значенніроз'єм, встановлений на косичці (e.g., SC, LC, FC, ST, E2000, MU). Торцева грань роз'єму типоваUPC(ультра-фізичний контакт, синій) абоБТР(під кутом, зелений) залежно від вимог до-збитків.
З: Для чого використовується волокниста косичка?
A: Кінцеві польові волокнана патч-панелі/ODF або стінові коробки за допомогою зварювання,Вирватисяоптичні компоненти (спліттери, підсилювачі) до стандартного порту,Ремонт та переробка: повторно-з’єднайте нову косичку, щоб відновити пошкоджений інтерфейс
Питання: що таке волоконна косичка?
A: A волоконна косичкаявляє собою коротке оптичне волокно з aзаводський-роз’єм на одному кінцііголе волокно з іншого. Оголений кінець має бутизварювання-зрощенедо польового кабелю, щоб зв’язок міг представляти стандартний порт, що підключається до патч-панелі, ODF або пристрою.
-
Використовується дляприпиненнявстановлені волокна,вириваючиськомпоненти (наприклад, розгалужувачі) іремонти.
-
Доступний водно-режимний або багатомодовий, симплекс або дуплекс, з роз’ємами типуSC, LC, FC, ST, E2000, MU.
-
Типи торців:UPC(синій) абоБТР(зелений, кутовий).
-
Типова довжина:0.5–2 m.
Запитання: що з наведеного нижче описує волоконний косичку?
A: Короткий оптоволоконний кабель із увімкненим-заводським роз’ємомодинкінець іголе волокнона іншому кінці, призначений бутизварювання-зрощенедо встановленого кабелю, щоб забезпечити підключений інтерфейс на панелі чи пристрої.
Питання: що таке роз’єм «косичка».
A: A роз'єм для косичок(у волоконній оптиці) це простозаводський-встановлений роз’єм на одному кінці волоконно-волоконного шнура. Інший кінець кіски єголе волокноце має бутизварювання-зрощенедо польового кабелю, тому з’єднання представляє собою стандартний порт, що підключається, на патч-панелі або пристрої.
Швидкі деталі:
-
Поширені типи:SC, LC, FC, ST, E2000, MU
-
поліролі:UPC(синій) іБТР(зелений, під кутом; нижчий коефіцієнт відбиття)
-
Існує дляодин-режимібагаторежимний, симплексабодуплекс
Не плутати з aпатч-корд: має роз’ємиобидвазакінчується та використовується для з’єднань порт-і-відтворювати-до-порту (без з’єднання).
Як одного з найпрофесійніших виробників і постачальників косичок із волокна в Китаї, нас відрізняє якісна продукція та хороший сервіс. Будь ласка, будьте впевнені, що ви купуєте волокнисту косичку оптом на замовлення на нашій фабриці.
