Волоконно-оптичні розгалужувачі DIMI
Передові рішення DIMI для сучасної мережевої інфраструктури
У сучасному гіперз’єднаному світі попит на ефективні, надійні та масштабовані оптичні мережеві рішення ніколи не був таким великим. В основі архітектури пасивної оптичної мережі (PON) лежить критично важливий компонент, який дозволяє постачальникам послуг, центрам обробки даних і підприємствам максимізувати свої інвестиції в оптоволоконну інфраструктуру: оптоволоконний розгалужувач.
Оптоволоконний спліттер DIMI
-

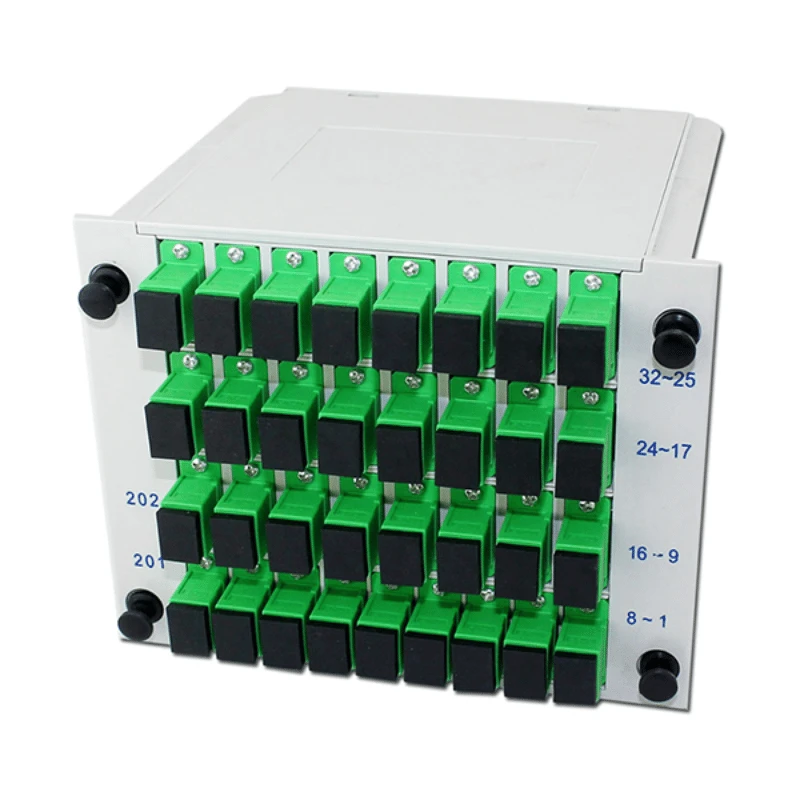

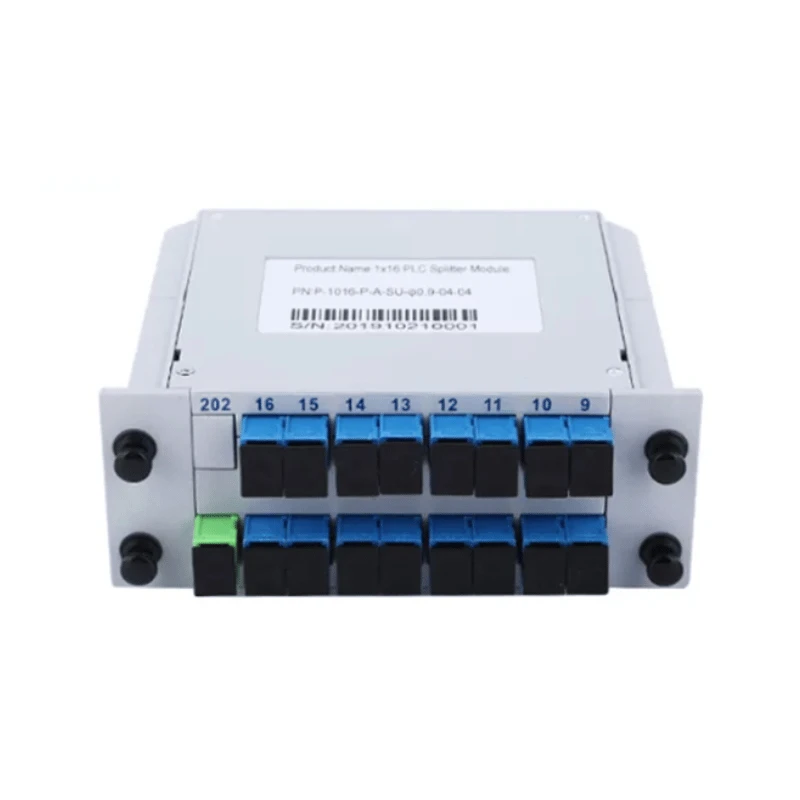

![Касетний спліттер PLC]()
Касетний спліттер PLCLGX-сумісний дизайн. Дозволяє швидко встановлювати в стандартизовані оптоволоконні розподільчі рами, патч-панелі та стійки-корпуси без спеціального кріпильного обладнання чи змін на місці.. 1×32 -

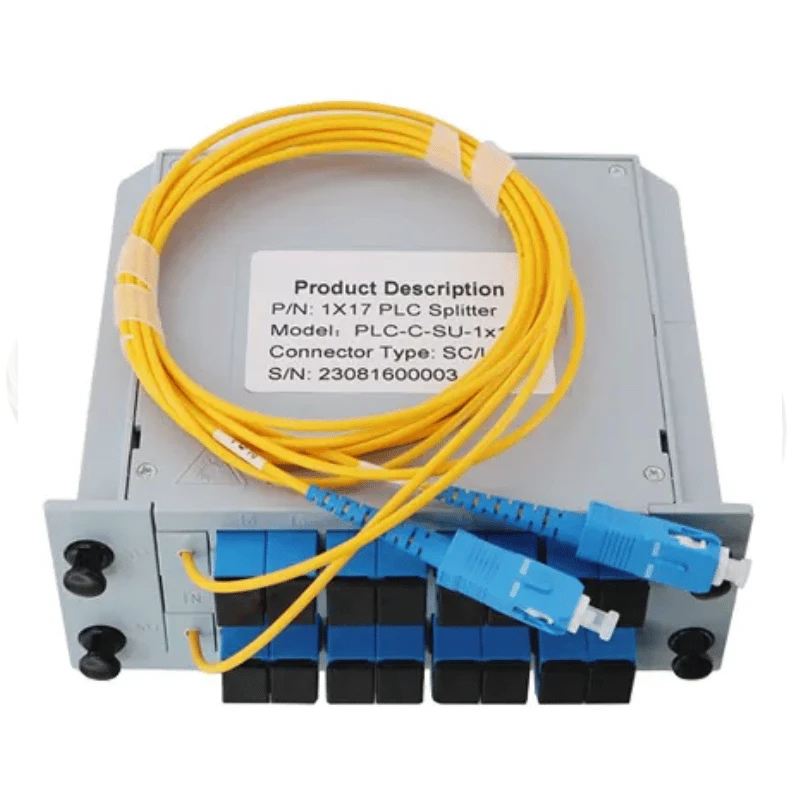

![LGX Box PLC Splitter]()
LGX Box PLC SplitterОсобливості продукту. Галузевий-стандартний слід LGX. Компактна конструкція касети 18 × 120 × 80 мм ідеально вписується в стандартні 19--дюймові стійки, панелі LGX, оптоволоконні розподільні центри -

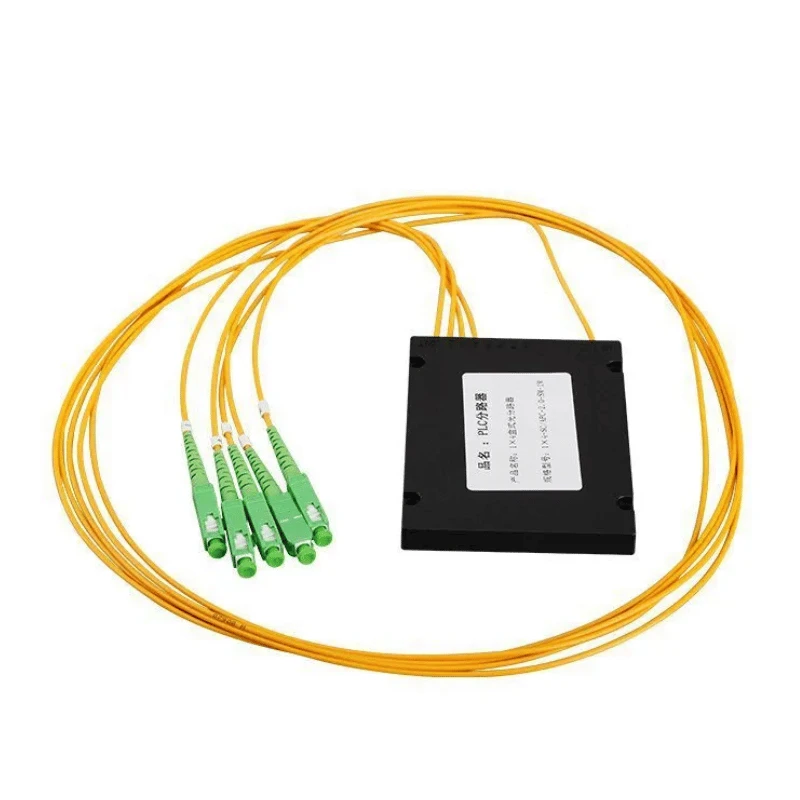

![Спліттер ABS PLC]()
Спліттер ABS PLCСиметричне оптичне розщеплення потужності. Розподіл оптичної потужності 1 × 32 у діапазоні довжин хвиль 1260–1650 нм, підтримка платформ GPON, EPON, XG-PON і NG-PON2 для масштабованих FTTx і -
![Безблоковий спліттер ПЛК]()
Безблоковий спліттер ПЛКDIMI 1×2 Blockless PLC Fibre Splitter є суттєвою еволюцією у форм-факторі та гнучкості розгортання. Усуваючи традиційну металеву або ABS-корпусну коробку, ця конструкція міні-модуля зменшує розмір -
![Розгалужувач ПЛК Bare Fiber]()
Розгалужувач ПЛК Bare FiberРозгалужувачі PLC (Planar Lightwave Circuit) – це пасивні пристрої, виготовлені з використанням напівпровідникових процесів для формування оптичних хвилеводних масивів на кварцових підкладках,
Розуміння технології волоконно-оптичних спліттерів
Волоконно-оптичний розгалужувач, також відомий як розгалужувач оптичного променя або пасивний оптичний розгалужувач, є фундаментальним будівельним блоком у розгортанні сучасних оптоволоконних-до--дому (FTTH), оптоволоконних---будівель (FTTB) і корпоративних мереж. Цей пасивний оптичний компонент розділяє або об’єднує оптичні сигнали, не потребуючи зовнішнього живлення, що робить його економічним і необслуговуваним-рішенням для розподілу пропускної здатності між кількома кінцевими точками.
Фундаментальний принцип роботи оптоволоконного розгалужувача передбачає поділ вхідного оптичного сигналу на кілька вихідних сигналів із заздалегідь визначеними співвідношеннями. На відміну від активних електронних компонентів, які вимагають живлення та виробляють тепло, пасивні оптичні розгалужувачі використовують точну геометрію хвилеводу або технологію плавленої біконічної конусності для досягнення розподілу сигналу з винятковою надійністю та довговічністю.
Технічна архітектура: FBT проти PLC Splitter Technologies
Галузь переважно використовує два різні виробничі підходи для виробництва волоконно-оптичних розгалужувачів, кожен з яких пропонує певні переваги для різних сценаріїв розгортання:
Технологія Fused Biconical Taper (FBT).
Використовує процес термічного злиття, коли кілька серцевин волокон скручуються разом і нагріваються, поки вони не зливаються в єдину конічну структуру.
- Нерівні коефіцієнти розподілу для індивідуальних проектів мереж
- Нижча початкова вартість для простих конфігурацій (розділення 1×2, 1×4)
- Ширший робочий діапазон довжин хвиль від 1260 нм до 1650 нм
- Програми, у яких допустимі-незначні зміни втрат, що залежать від довжини хвилі
Технологія плоскої світлохвильової схеми (PLC).
Використовує передові технології виготовлення напівпровідників для створення хвилеводних схем на кремнеземній підкладці, пропонуючи чудові характеристики продуктивності.
- Виняткова рівномірність для всіх вихідних портів (типова варіація менше або дорівнює 0,8 дБ)
- Компактний форм-фактор забезпечує високу-щільність встановлення
- Стабільність температури в робочому діапазоні від -40 градусів до +85 градусів
- Незалежне-розділення від довжини хвилі для-надання кількох послуг
- Можливість масштабування до високих коефіцієнтів розподілу (1×64, 1×128) із стабільною продуктивністю
Для постачальників телекомунікаційних послуг, які розгортають широкомасштабні-мережі FTTH, ПЛК-модулі волоконно-оптичних розгалужувачів забезпечують послідовність і надійність, необхідні для підтримки якості обслуговування серед тисяч абонентів. І навпаки, корпоративні клієнти зі спеціальними вимогами до розбиття можуть виявити, що рішення FBT забезпечують гнучкість, необхідну для користувацьких мережевих архітектур.
Вирішення ключових проблемних моментів для постачальників телекомунікаційних послуг
Постачальники послуг стикаються зі зростаючим тиском, щоб забезпечити гігабітне{0}}швидкісне підключення, одночасно керуючи капітальними та операційними витратами. Стратегічне розгортання волоконно-оптичних спліттерів вирішує кілька важливих завдань:
Високі-витрати на інфраструктуру абонента
Традиційні волоконно-оптичні архітектури «точка-точка» створюють нестабільні структури витрат із збільшенням щільності абонентів.
Переваги рішення
Зменшення потреб у фідерному волокні
Скорочення до 98% у сценаріях щільного розгортання
Ліквідація активного обладнання
Зменшує витрати на технічне обслуговування зовнішньої установки
Спрощена топологія мережі
Дозволяє швидше активувати послугу
Нижча загальна вартість володіння
Протягом усього життєвого циклу мережі
Обмежена масштабованість у застарілих мережах
Оскільки вимоги до пропускної здатності зростають, застарілим мережам важко відповідати вимогам продуктивності.
Інфраструктура-на майбутнє
Підтримує мульти{0}}гігабітні послуги без зовнішньої реконструкції заводу
Гнучка архітектура
Розрахунок на поступове зростання кількості підписників
Підтримка мультиплексування-поділу хвиль
Увімкнення накладання служби без додаткового розгортання оптоволокна
Зворотна сумісність
З існуючими стандартами GPON, EPON, XGS-PON і NG-PON2
Занепокоєння щодо надійності мережі
Постачальникам послуг потрібні компоненти, які гарантують безперебійну роботу та відповідають вимогам SLA.
Конкурентна перевага
Компанія провела аналіз конкурентних переваг, щоб визначити свої сильні та слабкі сторони порівняно з конкурентами.
Компоненти, відповідні Telcordia
Відповідність GR-1209 і GR-1221 забезпечує надійність операторського рівня
01
Чудові характеристики внесених втрат
В межах 0,2 дБ від теоретичних мінімумів
02
Виняткові зворотні втрати
Перевищення 55 дБ для мінімізації погіршення сигналу
03
Герметичні модулі
Забезпечення захисту IP68 від проникнення вологи
04
Розширена температурна кваліфікація
Працює від -40 градусів до +85 градусів для різних кліматичних умов
05
Вирішення проблем для центрів обробки даних і підприємств
ІТ-менеджери підприємств і оператори центрів обробки даних стикаються з відмінними вимогами порівняно з телекомунікаційними провайдерами, вимагаючи оптоволоконних розгалужувачів, оптимізованих для високо-щільних,-важливих середовищ.
Обмеження простору
Сучасні центри обробки даних працюють в умовах жорсткого обмеження простору, причому кожна стійка є цінною нерухомістю.
Переваги рішення:
- Над-компактні модулі LGX, міні-ПЛК і касетні-модулі
- Сумісність із-нечутливим до вигину волокном
- Модульні конструкції, що підтримують реконфігурацію поля
- Інтеграція з-системами керування волокном високої щільності
Складні архітектури
Корпоративні кампуси вимагають складного оптичного розподілу, який підтримує різноманітні потреби орендарів і вимоги безпеки.
Переваги рішення:
- Настроювані коефіцієнти розподілу (збалансовані та асиметричні)
- Подвійні-віконні та три-віконні розгалужувачі для багато-сервісної підтримки
- Кольорове-кодування та чіткі позначки портів
- Підтримка централізованих і розподілених стратегій розподілу
Продуктивність під час розширення
Корпоративні мережі постійно розвиваються з частими змінами, які можуть призвести до погіршення сигналу.
Переваги рішення:
- Низькі внесені втрати зі збереженням оптичної потужності
- Збірки з-заводськими закінченнями забезпечують стабільну продуктивність
- Повна документація про внесені втрати
- Сумісність з тестуванням OTDR для перевірки
Міркування системного інтегратора
Системні інтегратори стикаються з проблемою надання повних оптичних мережевих рішень, керуючи термінами проекту, бюджетними обмеженнями та різноманітними технічними характеристиками. Вибір відповідного партнера по волоконно-оптичному спліттеру спрощує виконання.
| Точка болю | Основні виклики | Рішення |
|---|---|---|
| Складність закупівель |
|
|
| Якість монтажу |
|
|
| Різноманітні характеристики |
|
|
Оптимізація складних розгортань
Успішне-великомасштабне розгортання оптичних мереж залежить від мінімізації змінних і забезпечення незмінної якості всіх компонентів. Завдяки партнерству з виробником волоконно-оптичних розгалужувачів, який пропонує комплексні рішення, системні інтегратори можуть зменшити ризик проекту та підвищити маржу.
Ідеальний партнер надає не лише компоненти, але й досвід -, допомагаючи з прийняттям проектних рішень, пропонуючи технічну підготовку для команд монтажників і надаючи оперативну підтримку протягом життєвого циклу проекту. Цей спільний підхід перетворює постачальників компонентів на стратегічних союзників у успішному розгортанні мереж.
Технічні характеристики, які мають значення
Вибір відповідної технології волоконно-оптичних розгалужувачів вимагає розуміння ключових параметрів продуктивності та їх впливу на роботу мережі:
Внесені втрати та рівномірність
Внесені втрати представляють зменшення оптичної потужності від входу до кожного вихідного порту. Теоретичні мінімальні внесені втрати для оптоволоконного розгалужувача дорівнюють 10 × log₁₀(N), де N означає коефіцієнт розщеплення.
Наприклад, розгалужувач 1×32 демонструє теоретичні втрати 15,05 дБ, а практичні пристрої ПЛК додають приблизно 0,2-0,3 дБ надмірних втрат.
Ефективність повернення втрат
Return loss quantifies back-reflected optical power that can interfere with transmitter operation and degrade network performance. High-quality fiber optic splitter modules achieve >55 дБ зворотних втрат через точне полірування роз’ємів, гель-відповідності індексу та -антивідблискні покриття.
Лазерна нестабільність і підвищена кількість бітових помилок
Зменшена ефективна відстань передачі
Перешкоди в мультиплексованих системах-з поділом хвиль
Прискорена деградація передавача з часом
Спрямованість та ізоляція
Directivity measures unwanted optical coupling between output ports of a fiber optic splitter. Superior directivity (>55 дБ) запобігає перехресним перешкодам у багато-додатках із довжиною хвилі та підвищує безпеку мережі шляхом мінімізації витоку сигналу між абонентами.
Екологічна та механічна надійність
Робоче середовище значно впливає на довговічність оптоволоконного розгалужувача:
Діапазон температур
Пристрої операторського-класу працюють від -40 градусів до +85 градусів, пристосовуючись до відкритих шаф, неопалюваних будівель і розгортання в пустелі.
Компоненти споживчого-класу можуть вийти з ладу за межами діапазону від 0 градусів до +70 градусів.
Стійкість до вологи
Належне герметичне ущільнення запобігає проникненню вологи, що спричиняє зсув довжини хвилі, збільшення втрат і можливий вихід з ладу. Корпуси з рейтингом IP68 дають можливість прямого монтажу та повітряного встановлення.
Механічна міцність
Вібрація, удари та напруга розтягування під час встановлення та експлуатації вимагають міцної механічної конструкції. Захист від натягу арамідної нитки та посилена оболонка кабелю захищає делікатні оптичні інтерфейси.
Спеціальні-стратегії розгортання програми
Різні мережеві архітектури вимагають індивідуальних підходів до впровадження волоконно-оптичних розгалужувачів:
Архітектура мережі FTTH
Житлові волоконно-оптичні мережі зазвичай використовують дво{0}}ступінчасте розгалуження: первинний оптоволоконний розгалужувач 1×4 або 1×8 у центральному офісі чи центрі розподілу оптоволокна, а потім вторинні розгалужувачі 1×8 або 1×16 на терміналах доступу по сусідству.
Стратегічні переваги:
- Забезпечує поступове проникнення на ринок без надмірного будівництва інфраструктури
- Зберігає достатню оптичну потужність для 20+ кілометрів
- Спрощує цільове оновлення послуг (GPON до XGS-PON) за допомогою етапу розділення
- Оптимізує використання зовнішньої нерухомості заводу
Mobile Fronthaul і 5G C-RAN
Архітектури хмарної мережі радіодоступу (C-RAN) централізують обробку основної смуги, одночасно розподіляючи віддалені радіоголовки між стільниковими вузлами. Технологія волоконно-оптичних розгалужувачів забезпечує ефективний розподіл сигналів загального загальнодоступного радіоінтерфейсу (CPRI) або розширеного CPRI (eCPRI) на кілька радіоблоків.
Переваги розгортання
Зменшена оптоволоконна інфраструктура
Між блоками основної смуги частот і декількома вузлами стільникового зв’язку
01
Підвищена спектральна ефективність
Через координовану багатоточкову передачу
02
Спрощена синхронізація
Ефективний розподіл часу мережі
03
Нижча загальна вартість володіння
На відміну від виділеного волокна для кожної радіоголовки
04
Кампусні та корпоративні мережі
Великі кампуси, включаючи університети, лікарні, корпоративні парки та державні установи, використовують технологію волоконно-оптичних розгалужувачів для ефективного магістрального розподілу та спрощеного керування мережею.
Виберіть свій ідеальний продукт
请替换当前内容 Компанія дотримується принципу «люди-орієнтовані, перш за все гості», встановлюючи доброчесні послуги як критерій і використовуючи дбайливу роботу як метод
Централізований розподіл
Оптичні розподільчі рами зменшують вимоги до приміщення для обладнання та спрощують керування
Багато-сервісна підтримка
Різноманітні послуги через спільну інфраструктуру, включаючи дані, відео та автоматизацію будівель
Покращений моніторинг
Централізовані тестові точки доступу для комплексного моніторингу продуктивності мережі
Спрощені MAC
Простіше переміщення, додавання та зміни завдяки пасивній архітектурі розподілу
Забезпечення якості та протоколи тестування
Забезпечення надійності волоконно-оптичних розгалужувачів вимагає всебічного заводського випробування та перевірки на місці:
Стандарти заводських випробувань
Відомі виробники проводять 100% тестування кожного оптоволоконного спліттера, включаючи:
Вимірювання внесених втрат у повному робочому діапазоні довжин хвиль (1260-1650 нм)
Перевірка зворотної втрати в кожному порту
Візуальна перевірка чистоти волокна та геометрії роз’єму
Випробування на механічне навантаження (тяга, вібрація, зміна температури)
Довго{0}}перевірка надійності за допомогою протоколів прискореного старіння
Методи польової перевірки
Монтажники повинні перевірити роботу оптоволоконного розгалужувача за допомогою:
Оптичні вимірювачі потужності
Підтвердження очікуваних значень внесених втрат
Оптична рефлектометрія-часової області (OTDR)
Виявлення проблем із встановленням
Візуальні локатори дефектів
Виявлення розривів волокна та поганих з’єднань
Документація
Фотографування місць розгалужувачів і призначення портів
Як одного з найпрофесійніших виробників і постачальників волоконно-оптичних розгалужувачів у Китаї, ми відрізняємося якісною продукцією та гарним обслуговуванням. Будь ласка, будьте впевнені, що купите оптово-волоконний розгалужувач на замовлення на нашому заводі.
