Технічні характеристики
| Параметр Категорія | Специфікація | Примітки |
|---|---|---|
| Вертикальне статичне навантаження | 200 Н (20,4 кгс) | Перевірено відповідно до стандарту ASTM D4565 |
| Горизонтальне бокове навантаження | 80 Н (8,2 кгс) | Рекомендоване робоче навантаження, коефіцієнт безпеки більше або дорівнює 3 |
| Динамічне ударне навантаження | 150 N | Імітує навантаження від вітру та льоду/снігу |
| Діаметр кабелю | 4 - 14 мм | Само{0}}адаптація завдяки еластичному затиску |
| Типові програми |
|
Переконайтеся, що зовнішній діаметр кабелю знаходиться в діапазоні |
| Довжина виробу | 95 мм ± 2 мм | |
| J-Відкриття гачка | 15 мм | Підходить для болтів M12-M16 або дротів Φ10-16 мм |
| Ширина порожнини кабелю | 18 мм | |
| Вага одиниці | 25 g ± 3 g | Легка конструкція зменшує навантаження на стовп |
| Первинний матеріал | HDPE або PA66 | Рейтинг полум'я UL94 V-2 |
| Ступінь стійкості до ультрафіолету | UV8 (згідно ISO 4892) | 2000-годинний тест на прискорене старіння |
| Параметри кольору | Чорний (стандарт), сірий, білий | Доступні нестандартні кольори RAL (MOQ більше або дорівнює 5000 шт.) |
| Робоча температура | -40 градусів ~ +70 градусів | Охоплює 99% глобальних кліматичних умов |
| Температура зберігання | -50 градусів ~ +80 градусів | |
| Діапазон вологості | 0 - 100% відносної вологості | Водонепроникний і вологонепроникний{0}} дизайн |
| Опір вітру | Швидкість вітру менше або дорівнює 40 м/с | Тайфун 14 категорії |
| Система якості | ISO 9001:2015 | |
| Екологічна сертифікація | RoHS, REACH | |
| Стандарт полум'я | UL94 V-2 | |
| Стандарти тестування | IEC 60794, ASTM D4565 | Випробування кабелю та механічних характеристик |
| Рекомендований діапазон | Менше або дорівнює 0,5 м (щільний) / Менше або дорівнює 1,0 м (звичайний) | Відрегулюйте залежно від ваги кабелю та вітрового навантаження |
| Мінімальний радіус вигину | Більше або дорівнює 30 мм | Захищає волокно від мікро-втрат на вигині |
| Інструменти встановлення | Без інструментів (встановлення вручну) | Додаткові монтажні кліщі для ефективності |
Особливості продукту
Швидке розгортання
Захист кабелю
Стійкість до погодних умов
Несучий
Система -ідентифікації з кольоровим кодуванням
Екологічний
Інтуїтивно зрозуміла система встановлення - Zero-Швидке розгортання інструментів
Завдяки запатентованій замковій структурі, кабелі автоматично фіксуються після вставлення, а встановлення займає лише 5 секунд. Конструкція гака J-сумісна з різними точками кріплення (болти, сталеві нитки, відтяжки тощо), що усуває стомлюючий процес встановлення традиційних кабельних стяжок, особливо підходить для робіт у повітрі та широкомасштабних сценаріїв-розгортання.
Встановлення без{0}}інструментів зменшує вимоги до обладнання
Запатентована замкова-структура для надійної фіксації кабелю
Сумісність з різними точками кріплення (болти, сталеві нитки, відтяжки)
Робота однією-людиною підвищує ефективність на 60%
Інтелектуальний механізм захисту кабелю
Внутрішня порожнина має плавний дугоподібний перехід з мінімальним радіусом вигину, що перевищує або дорівнює 30 мм, що відповідає стандартам механічних характеристик волокна. Сила пружного затиску розподіляється рівномірно, запобігаючи локалізованій концентрації напруги, яка може спричинити пошкодження оболонки кабелю або збільшення втрат на мікро-вигин волокна.
Конструкція плавного дугового переходу з мінімальним радіусом вигину, що перевищує або дорівнює 30 мм
Рівномірно розподілена пружна сила затиску запобігає концентрації напруги
Відповідає волоконно-механічним стандартам ITU-T G.652
Запобігає пошкодженню оболонки кабелю та втраті волокна на мікро-вигині
Промислові-матеріали та стійкість до погодних умов
Виготовляється з поліетилену високої-щільності (HDPE) або поліаміду (PA66) із УФ-стабілізаторами та антиоксидантами. Проходить випробування на навколишнє середовище IEC 60068-2-14, зберігаючи механічну міцність у соляних бризках, кислотних дощах та умовах ультрафіолетового випромінювання без погіршення протягом 15-річного терміну служби.
Конструкція з поліетилену високої-щільності (HDPE) або поліаміду (PA66)
УФ-стабілізатори та антиоксиданти для-тривалої служби
Витримує температуру від -40 градусів до +70 градусів
Термін служби 15 років з мінімальною деградацією
Точні навантаження та запаси безпеки
Виробляється відповідно до сертифікованої системи управління якістю ISO 9001 з руйнівним випробуванням партії. Вертикальна статична навантажувальна здатність 200 Н (приблизно 20 кг), динамічне ударне навантаження 150 Н, коефіцієнт безпеки більше або дорівнює 3, відповідність динамічним умовам, включаючи сильний вітер, навантаження від льоду/снігу та теплове розширення/стиск кабелю.
- Вертикальна статична вантажопідйомність: 200 Н (20,4 кгс)
- Горизонтальне бічне навантаження: 80 Н (8,2 кгс)
- Динамічне ударне навантаження: 150Н
- Коефіцієнт безпеки більше або дорівнює 3 для всіх типів навантаження
Система -ідентифікації з кольоровим кодуванням
Доступний у чорному, сірому, білому та інших кольорах із підтримкою індивідуальних кольорів відповідно до вимог проекту. Сприяє диференціації різних операторських ліній, типів послуг (широкосмуговий зв’язок/телефон/спостереження) або маркування етапу будівництва, підвищуючи ефективність керування мережею.
- Стандартні кольори: чорний, сірий, білий
- Доступні нестандартні кольори RAL (MOQ більше або дорівнює 5000 шт.)
- Кольорове-кодування ліній оператора, типів послуг або етапів будівництва
- Покращує ефективність управління та обслуговування мережі
Екологічні та переробні характеристики
100% полімерні матеріали, що підлягають повторній переробці, відповідають директивам RoHS і нормам REACH. Продукти можуть бути перероблені наприкінці життєвого циклу, підтримуючи розвиток зеленої інфраструктури.
- 100% перероблені полімерні матеріали
- Відповідає директивам RoHS
- Відповідає нормам REACH
- Підтримує розвиток зеленої інфраструктури
Інструкція з вибору моделі
JH-0408-BK
Діаметр кабелю: 4 - 8 мм
Колір: Чорний
Вага: 22 г
Застосування: кабелі FTTH
JH-0812-BK
Діаметр кабелю: 8 - 12 мм
Колір: Чорний
Вага: 25 г
Застосування: Повітряні кабелі до 12 жил
JH-0814-BK
Діаметр кабелю: 8 - 14 мм
Колір: Чорний
Вага: 28 г
Застосування: кабелі ADSS
JH-0812-GY
Діаметр кабелю: 8 - 12 мм
Колір: сірий
Вага: 25 г
Застосування: Комерційні площі
Потрібна допомога у виборі правильної моделі?
Наша технічна команда може допомогти вам вибрати ідеальний J-гаковий підвісний затискач для конкретного застосування.
Сценарії застосування
Оптоволокно FTTH-до--домашніх розгортань
Підходить для сценаріїв оптоволокна-останньої милі--до-приміщень, підвішуючи кабелі вздовж фасадів будівель, стовпів інженерних мереж або стін по периметру. J-гаки швидко монтуються на стінних гвинтах або відтяжках, забезпечуючи естетичну прокладку кабелю від розподільних коробок до приміщень клієнта.
Вимоги до середовища:
• Внутрішнє/зовнішнє середовище
• Температура від -20 градусів до +50 градусів
• Відносна вологість Менше або дорівнює 95%
Розширення волоконно-оптичної мережі
Використовується для встановлення магістральних та відгалужених повітряних волоконно-оптичних ліній у міських, приміських та сільських районах. Працює зі стовпами інженерних комунікацій, бетонними стовпами або сталевими стовпами, використовуючи відтяжки, стрічки для стовпів та інші точки кріплення для надійного підвішування кабелів ADSS і оптоволоконних кабелів центральної труби.
Вимоги до середовища:
• Зовнішнє середовище
• Опір вітру Менше або дорівнює Категорії 14
• Навантаження від льоду/снігу потребують перевірки прольоту
Швидке розгортання тимчасової лінії зв'язку
Підходить для екстреного зв'язку, підтримки заходів та тимчасових мереж будівельних майданчиків. Встановлення без-інструментів дає змогу будівельному персоналу швидко розгортати лінію з легким видаленням після завершення проекту та можливістю повторного використання затискачів.
Вимоги до середовища:
• Коротко-термін використання (менше або дорівнює 6 місяцям)
• Тривале-старіння не критичне
Екологічність
| Екологічний фактор | Сумісність | Примітки |
|---|---|---|
| Температура | -40 градусів ~ +70 градусів | Глобальне покриття від арктичного до тропічного клімату |
| Вологість | 0 ~ 100% відносної вологості | Водонепроникний/вологонепроникний-, підходить для прибережних зон |
| УФ-випромінювання | Середовища з високим вмістом УФ | Високогірні-регіони рекомендують -розширену версію UV10 |
| Соляний спрей | 3% NaCl 500 год | Можна використовувати в межах 5 км від узбережжя, поблизу-берега потребує посиленого огляду |
| Вітрове навантаження | Менше або дорівнює 40 м/с | У регіонах з тайфуном необхідно зменшити проліт до 0,4 м |
| Лід/Сніг | Накопичення льоду 10 мм | Перевірте навантаження на основі місцевих метеорологічних даних |
Практичні дослідження галузі
Розширення широкосмугового зв'язку в сільській місцевості
Техас, США
Розгортання міської мережі
Мельбурн, Австралія
Комунікація ВЕС
Шотландія, Великобританія
Розгортання Smart City
Дубай, ОАЕ
Приклад DIMI: Розширення широкосмугового зв’язку в сільській місцевості
Передумови проекту
У 2023 році регіональний телекомунікаційний оператор запустив сільську ініціативу широкосмугового зв’язку, яка охопила 45 селищ у Західному Техасі, вимагаючи встановлення 850 миль повітряних волоконно-оптичних кабелів. Проект вимагав швидкого розгортання (завершення через 8 місяців) на складній місцевості з нерівномірною відстанню між стовпами і екстремальними коливаннями температури (від -15 градусів до +45 градусів).
Застосування продукту
Розгорнуто 38 000 одиниць JH-0812-BK J Hook Suspension Clamps з 12-жильними вільними трубчастими волоконно-повітряними кабелями. Бригади з монтажу використовували можливості монтажу без використання інструментів для швидкого монтажу затискачів на відтяжних дротах стовпів, досягаючи середнього часу монтажу 7 секунд на кожну точку монтажу.
Представлений практичний приклад: Розширення широкосмугового зв’язку в сільській місцевості
Проблеми вирішено
Традиційні методи стяжки кабелю вимагали носіння ножиць і інструментів для натягу, що створювало небезпеку під час роботи в повітрі
Кабельні стяжки псуються під впливом інтенсивного ультрафіолетового випромінювання, вимагаючи заміни кожні 2-3 роки
Сценарії екстреного ремонту виявили складність видалення кабельних стяжок
Результати проекту
Проект завершено на 1,5 місяці раніше терміну з підвищенням ефективності будівництва на 62%.
Загальна економія витрат на оплату праці становить приблизно 52 000 доларів США (з розрахунку 12 секунд, заощаджених на кожну точку кріплення)
Після 20 місяців експлуатації перевірка виявила нульову точку кріплення або пошкодження кабелю
Опитування задоволеності клієнтів: 97,3% абонентів оцінили встановлення оптоволокна як «чисте та професійне»
Відгуки клієнтів
Клаус М.
Менеджер з проектування мережі, Vodafone Німеччина
Джеймс Т.
Супервайзер польового встановлення, BT Openreach UK
Рейчел К.
Спеціаліст із закупівель Telstra Australia
Готові покращити ефективність встановлення оптоволокна?

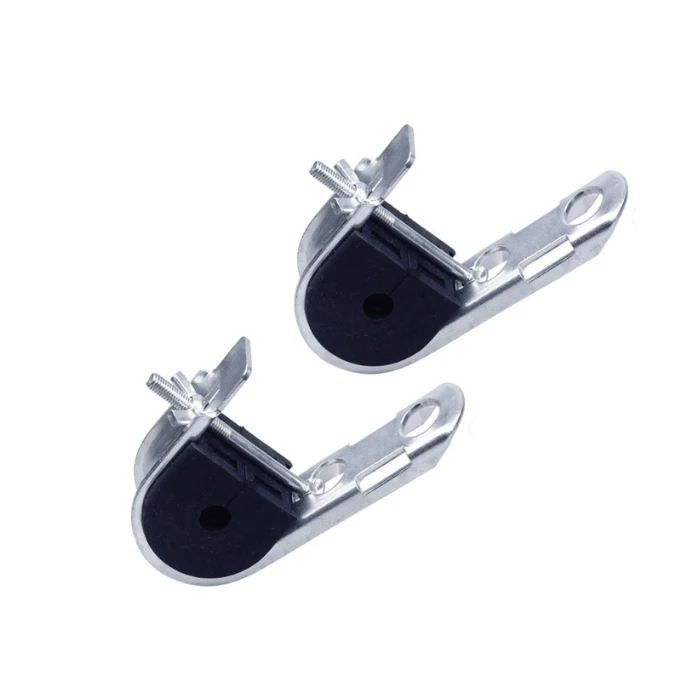

Підвісний зажим J Hook є ідеальним рішенням для швидкого, надійного та-рентабельного монтажу повітряного оптоволоконного кабелю. Завдяки-безкоштовному розгортанню інструментів, винятковій довговічності та різноманітним додаткам це розумний вибір для вашого наступного проекту.
