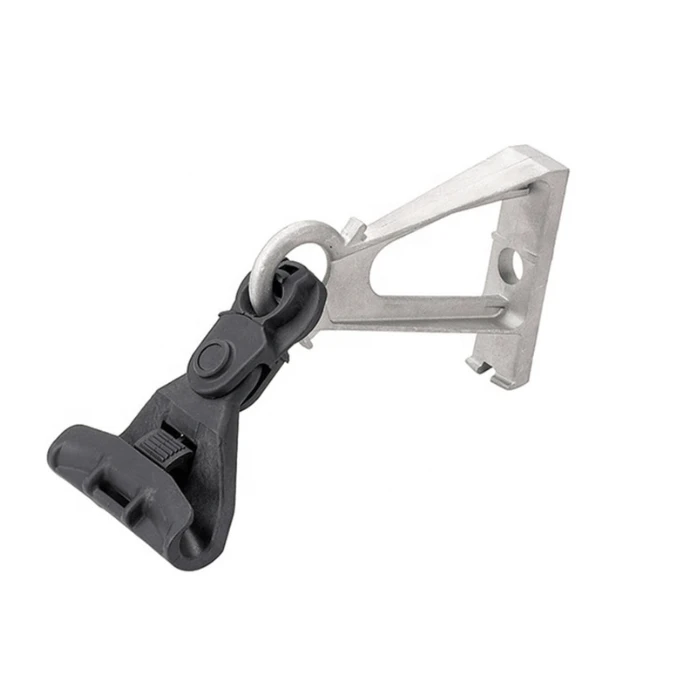

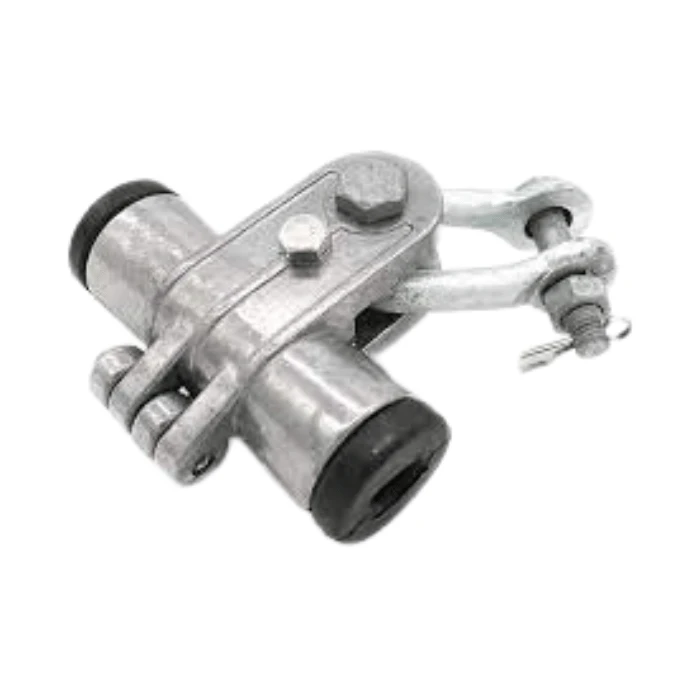

Особливості продукту
Передові інженерні та інноваційні елементи дизайну, які забезпечують чудову продуктивність і надійність для установок волоконно-оптичних кабелів
Попередньо сформована гвинтова броньова стрижнева структура
Провідна в галузі-технологія зчеплення, що використовує високо{1}}плаковану алюмінієм-сталь або попередньо сформовану спіральну броню з оцинкованої сталі, що забезпечує рівномірну силу зчеплення 18-20% RTS (номінальна міцність на розрив).
Двошарова -внутрішня та зовнішня спіральна конструкція пропонує-несучу здатність від 10 до 100 кН, задовольняючи різноманітні вимоги до прольоту та ефективно розподіляючи точки концентрації напруги.
Високоефективний-композитний корпус
Корпус із литого алюмінієвого сплаву з анодованою обробкою поверхні забезпечує чудову корозійну стійкість, досягаючи стійкості до сольових туманів класу C5-M (стандарт ISO 12944).
Спеціальна скошена внутрішня конструкція запобігає пошкодженню кабелю-внаслідок концентрації напруги, забезпечуючи-тривалу надійність навіть у суворих умовах.
Інтелектуальна система гумових вставок
Високоеластична гумова вставка EPDM із вбудованим армуючим каркасом має виняткову озоностійкість (відсутність тріщин при концентрації 1000 ppm) і адаптацію до температури від -40 градусів до +100 градусів.
With compression set ≤15% (70°C × 22h) and >Зберігає 85% міцності на розрив після 2000-годинного ультрафіолетового випромінювання, ця система забезпечує стабільну роботу протягом тривалого часу.
Анти{0}}вібраційна конструкція
Кінці затискачів мають конструкцію поступового звуження для усунення точок розриву напруги. У поєднанні з само-амортизаційними властивостями еластичної гуми ефективно пригнічує еолову вібрацію та суб-коливання.
Така конструкція значно знижує ризик пошкодження кабелю через втому, подовжуючи термін експлуатації вашої волоконно-оптичної інфраструктури.
Повністю фурнітура з нержавіючої сталі
Усі болти, шайби виготовлені з нержавіючої сталі 304/316, оснащені пружинними шайбами, що запобігають ослабленню, і нейлоновими контргайками.
Ця фурнітура забезпечує стійке зусилля кріплення в умовах вібрації, зберігаючи цілісність затискача навіть у складних умовах.
Гнучкі варіанти монтажу
Кілька конфігурацій кріплення, включаючи U--подібну дужку (сумісну з болтами 5/8"-3/4"-), петлю під прямим кутом (підходить для кутових сталевих веж або бетонних стовпів) і сумісність із кількома кронштейнами.
Працює з J-гачками, кронштейнами для полюсної стрічки та кронштейнами-типу болтів для універсального встановлення в різних середовищах.
Технічні характеристики
Повні технічні деталі та параметри продуктивності для волоконно-підвісного затискача DIMI
| Технічний параметр | Специфікація |
|---|---|
| Відповідні типи кабелів | Кабелі ADSS, кабелі на малюнку-8, роз’ємні кабелі FTTH, круглі самонесучі кабелі |
| Сумісний діаметр кабелю | Φ6 мм - Φ20 мм (6 моделей покривають повний діапазон) |
| Номінальна міцність зчеплення | 18-20% RTS (залежить від моделі) |
| Вертикальне розривне навантаження | 10KN (короткий проліт) / 20KN (середній проліт) / 100KN (довгий проліт подвійний) |
| Застосовний діапазон | Менше або дорівнює 100 м (одиночні без броньованих стрижнів) / 100-400 м (одиночні з броньованими стрижнями) / 400-1200 м (подвійні) |
| Застосовний кут | Пряма лінія або відхилення менше або дорівнює 25 градусам |
| Матеріал корпусу | Литий алюмінієвий сплав (AlSi12 або еквівалентний сорт) |
| Обробка поверхні | Анодироване покриття, товщина більше або дорівнює 20 мкм |
| Матеріал гумової вставки | Гума EPDM + центральне посилення, твердість по Шору A 65±5 |
| Матеріал броні | Оцинкований сталевий дріт (межа текучості більше або дорівнює 1570 МПа) або плакована алюмінієм-сталь |
| Обладнання | Нержавіюча сталь 304/316 із функціями проти -розхитування |
| Робоча температура | -40 градусів до +65 градусів |
| Рейтинг стійкості до ультрафіолету | 2000-годинний тест на прискорене старіння відповідає вимогам (ASTM G154) |
| Стійкість до сольових бризок | 5000-годинний тест на нейтральний сольовий туман, відсутність червоної іржі (ASTM B117) |
| Стандарти сертифікації | ISO 9001:2015, IEEE 1222, сумісний із NESC C2 |
| Рейтинг захисту | IP65 (герметизація корпусу) |
| Життя дизайну | Більше або дорівнює 30 рокам (за нормальних умов) |
| вага | 0,45 кг - 2.8 кг (залежно від моделі) |
Екологічна адаптивність
0-100%
Відносна вологість
Менше або дорівнює 4500 м
Висота
Менше або дорівнює 35 м/с
Швидкість вітру
15 мм
Ожеледь/снігове навантаження
1000 МДж/м²
УФ-випромінювання
Інструкція з вибору моделі
Виберіть правильний волоконний підвісний зажим DIMI відповідно до ваших конкретних вимог
| Номер моделі | Діапазон діаметрів кабелю | Сила захоплення | Діапазон діапазону | вага | Рекомендоване застосування |
|---|---|---|---|---|---|
| DF-SC-06 | Φ6-8мм | 10 кун | Менше або дорівнює 80 м | 0,45 кг | Кабель FTTH, житлові установки |
| DF-SC-10 | Φ8-11 мм | 15 кун | Менше або дорівнює 100 м | 0,68 кг | Міські мережі доступу ADSS, розподіл кампусу |
| DF-SC-13 | Φ11-14мм | 20 кун | Менше або дорівнює 200 м | 0,95 кг | ADSS середньої{0}}напруги, магістральні мережі в сільській місцевості |
| DF-SC-16 | Φ14-17мм | 25 кун | Менше або дорівнює 300 м | 1,35 кг | Лінія електропередачі OPGW, -магістральні лінії далекого сполучення |
| DF-SC-18 | Φ17-20мм | 30 кун | Менше або дорівнює 400 м | 1,75 кг | Передача-високої напруги, переходи через річку/долину |
| DF-SC-20D | Φ18-22 мм | 100 кун | 400-1200m | 2,8 кг | Над-довгий проліт, конфігурація подвійної підвіски |
Дерево рішень щодо вибору моделі
Крок 1
Виміряйте діаметр кабелю
За допомогою штангенциркуля виміряйте фактичний зовнішній діаметр кабелю
Виберіть модель із сумісним діапазоном діаметрів
Крок 2
Розрахувати довжину прольоту
Виміряйте відстань між стовпами/вежами
Короткий проміжок (<100m) → Single clamp without armor rods
Середній проліт (100-400м) → Одинарний хомут з броньованими стрижнями
Великий проліт (400-800 м) → Посилений одинарний або подвійний затиск
Extra-long span (>800 м) → Потрібна система подвійної підвіски
Крок 3
Оцініть кут лінії
Пряма лінія (0-10 градусів) → Стандартний підвісний затискач
Невеликий кут (10-25 градусів) → Підвісний затискач прийнятний
Середній кут (25-45 градусів) → Замість цього використовуйте натяжний затискач
Large angle (>45 градусів ) → Використовуйте-тупиковий натяг
Крок 4
Враховуйте фактори навколишнього середовища
Прибережні райони → Укажіть обладнання з нержавіючої сталі 316
Зони високої-напруги → Виберіть усі-діелектричні моделі
Екстремальні температурні зони → Перевірте температурний рейтинг
Регіони з сильним-вітром → Розгляньте конфігурацію подвійного затискача
Правила застосування
Рекомендоване використання та обмеження для волоконних підвісних затискачів DIMI
Телекомунікаційні мережі
- FTTH (оптоволокно до дому) кабельні установки
- Будівництво міської оптоволоконної мережі доступу
- Магістральні мережі кампусу та індустріального парку
- Оптоволоконні з’єднання для транзитного зв’язку малих комірок 5G
- Розгортання широкосмугового зв’язку в сільській місцевості на існуючих опорах
Програми енергопостачання
- Розумні мережі зв’язку на лініях середньої-напруги
- Автоматизація розподілу кабельних установок ADSS
- Оптоволоконні лінії з’єднання підстанцій
- Інфраструктура оптичного зв'язку системи SCADA
- Опора кабелю OPGW на опорах електропередач (220-500 кВ)
Транспортна інфраструктура
- Оптоволоконні мережі системи оплати проїзду
- Системи залізничного сигнального зв'язку
- Оптоволоконні лінії безпеки периметра аеропорту
- Мережі зв'язку портових засобів
- Прокладка кабелю системи моніторингу тунелю
Промислове середовище
- Виробничий завод між-будівельними волоконними з’єднаннями
- Мережі зв'язку нафтогазового господарства
- Гірничодобувний майданчик повітряно-волоконних установок
- Мережі SCADA водоочисних станцій
Практичні дослідження галузі
Реальні-застосування та результати продуктивності волоконних підвісних затискачів DIMI
Розгортання міської мережі FTTH
Телекомунікаційному оператору рівня 1 потрібно було оновити послугу широкосмугового зв’язку в густонаселеному міському житловому районі площею 25 квадратних кілометрів із приблизно 50 000 домогосподарствами.
Оновлення-розумної мережі високовольтної лінії електропередач
Регіональна енергокомпанія вимагала встановлення комунікаційної інфраструктури OPGW вздовж 180 кілометрів коридору електропередачі 220 кВ для забезпечення моніторингу та контролю інтелектуальної мережі.
Розширення інфраструктури широкосмугового доступу в сільській місцевості
Фінансована урядом програма підключення до сільської місцевості мала на меті забезпечити оптоволоконним широкосмуговим зв’язком 120 сіл у 850 квадратних кілометрах сільськогосподарського регіону.
Оптоволоконна інфраструктура індустріального парку
Виробничий і логістичний індустріальний парк площею 4,5 квадратних кілометрів вимагав-великої пропускної здатності волоконно-оптичної мережі для підтримки автоматизованого складування й-управління запасами в реальному часі.
