Гнучка настройка для ваших проектів

Співвідношення

Доступний у 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, а також у збалансованих конфігураціях, як-от 2×2, 2×4, 2×8, 2×16, 2×32, 2×64 для багато-розділювальних архітектур.

Типи конекторів

SC/APC (стандарт), SC/UPC, LC/APC, LC/UPC або змішані конфігурації роз’ємів, щоб відповідати головному обладнанню, ONT-пристроям і існуючій інфраструктурі - або вказати «без роз’єму» для зварювання в герметичних корпусах.

Типи волокон

LG.657A1 (стандарт), G.657A2 (менший радіус вигину для над-компактних приміщень) або G.652D для сумісності зі старими версіями, усі вони відповідають специфікаціям ITU-T.

Довжина вхідного/вихідного волокна

Відрегулюйте від 0,5 м до 3 м або вкажіть нестандартну довжину, щоб усунути зайве згортання в шафах або забезпечити додатковий охоплення для складних маршрутів.

Параметри діаметра волокна

Оберіть буфер товщиною 0,9 мм для патч-корду всередині приміщень, 2,0 мм для міцних зовнішніх косичок або 3,0 мм для броньованого захисту в суворих умовах.

Маркування та ідентифікація портів

Спеціальна нумерація портів, послідовне маркування (наприклад, «Порт 1 з 32»), кольорові -ноги для швидкої ідентифікації полів і буквено-цифрові схеми, що відповідають стандартам документації мережі.

Форм-фактор упаковки

Окрім міні-модуля, ми пропонуємо чисте волокно (для прямого з’єднання), компактну коробку з ABS, касету LGX (сумісність зі стійкою 19 дюймів), касети високої-щільності для інтеграції ODF/FDB та 1U/2U стійку-шасі з висувними-лотками.

Брендування OEM/ODM

Застосуйте логотип вашої компанії, номери деталей, QR-коди та спеціальні етикетки для упаковки - ідеально для системних інтеграторів, приватних-розповсюджувачів етикеток і підрядників, які обслуговують кількох клієнтів.

Детальні технічні характеристики

Параметр	Значення	одиниця	Примітки
Співвідношення	1×2	-	Симетричний
Втрата вставки	Менше або дорівнює 4,1	дБ	@1310/1490/1550 нм
Однорідність	Менше або дорівнює 0,4	дБ	Між вихідними портами
Повернення втрати	Більше або дорівнює 55	дБ	роз'єми SC/APC
PDL	Менше або дорівнює 0,2	дБ	Втрати,-залежні від поляризації
WDL	Менше або дорівнює 0,3	дБ	Втрати,-залежні від довжини хвилі
TDL	Менше або дорівнює 0,5	дБ	Втрата,-залежна від температури
Спрямованість	Більше або дорівнює 55	дБ	Ізоляція між портами
Робоча довжина хвилі	1260-1650	нм	Повний спектр PON
Робоча температура	-40 до +85	ступінь	Робота-в будь-яку погоду
Температура зберігання	-40 до +85	ступінь	Розширений діапазон температур
Вологість	0-95	%	Без-конденсації
Тип волокна	G.657A1	-	Нечутливий до вигину одномодовий
Кількість волокон	1 вхід, 2 виходи	-	900 мкм щільний-буфер
Тип роз'єму	SC/БТР	-	Фабрика-припинена
Розміри	4×60×7	мм	Безблоковий міні модуль
вага	Менше або дорівнює 5	g	За винятком косичок з волокон
Відповідність	ITU-T G.657A1, Telcordia GR-1209, GR-1221	-	Телеком стандарти

особливості

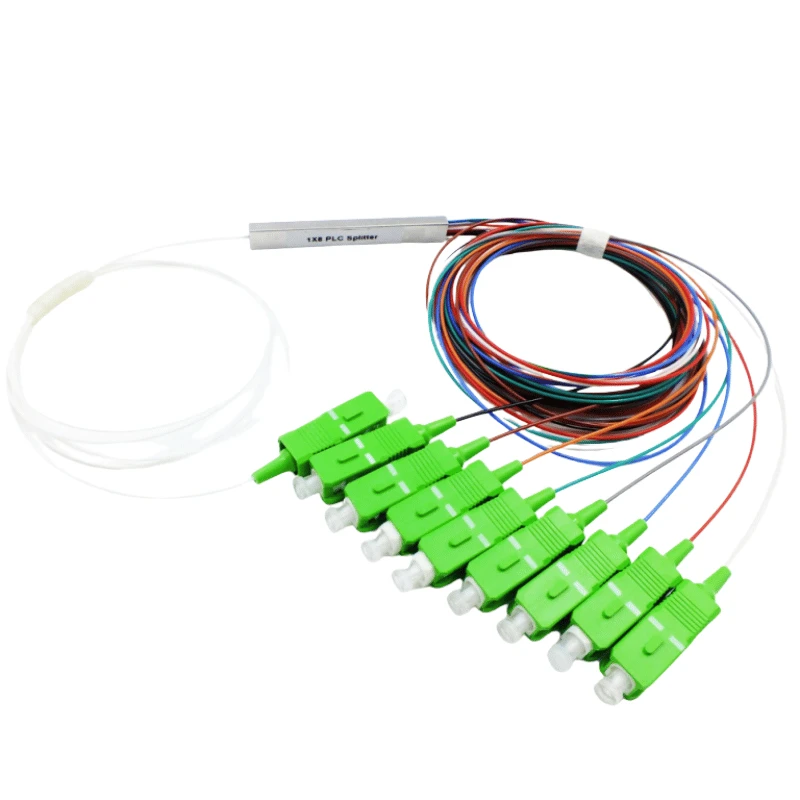

Архітектура безблокового міні-модуля

Усунення жорстких металевих або пластикових корпусів зменшує вагу більш ніж на 70% порівняно з традиційними розгалужувачами з ABS-блоків, що робить цей модуль ідеальним для-обмеженого простору середовищ, таких як -монтовані на стовпах з’єднувальні заглушки, підземні сховища та-панелі керування волокном високої-щільності.

Відкритий чіп ПЛК герметично закритий і механічно посилений буферним захистом, що забезпечує довговічність без об’єму. Установчі бригади можуть розташувати та закріпити модуль за лічені секунди за допомогою кабельних стяжок або наявних затискачів для лотків, прискорюючи терміни виконання проекту та знижуючи витрати на матеріали.

Над-низькі внесені втрати Менше або дорівнює 4,1 дБ

Досягнення внесених втрат нижче 4,1 дБ на довжинах хвиль 1310/1490/1550 нм максимізує доступний бюджет потужності для низхідної передачі, безпосередньо перетворюючись на довші прольоти волокон, більші коефіцієнти розщеплення в каскадних архітектурах або додатковий резерв системи для майбутніх оновлень послуг.

Для операторів, які планують більше 20 км пробігів фідерів або розгортають XGS-PON із меншим бюджетом електроенергії, кожна десята дБ має значення - цей розгалужувач зберігає критичний запас, зберігаючи виробничу послідовність у виробничих партіях.

Чудова рівномірність Менше або дорівнює 0,4 дБ

Однорідність вимірює максимальну різницю потужностей між вихідними портами. Менше або дорівнює 0,4 дБ, цей розгалужувач гарантує, що обидва виходи отримують майже ідентичний сигнал, усуваючи «гарячі» та «холодні» порти, які можуть спричинити головний біль або погіршити якість обслуговування.

Для мережевих планувальників це означає спрощені розрахунки бюджету зв’язку, передбачувану продуктивність передплатників і зменшення потреби в-компенсації портів або оптичних підсилювачів. Така уніфікованість особливо цінна в розгортаннях POL, де сотні кінцевих точок повинні забезпечувати узгоджену взаємодію з користувачем.

G.657A1 Нечутливе до вигину-волокно

Волокно G.657A1 відповідає специфікаціям ITU-T щодо зменшення втрат на макро-вигині, допускаючи радіуси вигину до 10 мм із незначним збільшенням затухання. Це дозволяє командам монтажників прокладати гілки через перевантажені шляхи, загортати зайву довжину в компактні петлі та об’їжджати перешкоди, не турбуючись про погіршення сигналу.

У зовнішніх шафах, які піддаються термічним циклам і вібрації, нечутливе до вигинів волокно зберігає стабільну продуктивність, навіть якщо лотки керування волокном з часом зміщуються або осідають. Щільне буферне покриття товщиною 900 мкм- забезпечує додатковий механічний захист і легкість використання під час зварювання.

Роз’єми SC/APC із-заводськими терміналами

Кожен вихідний кінець має заводські-з’єднувачі SC/APC, які мають фізичний контакт під кутом 8-градусів, який забезпечує зворотні втрати понад або дорівнює 55 дБ -, що є критичним для мінімізації-відбитків, які можуть погіршити передачу в пакетному режимі вгорі в системах PON.

Попередньо-відшліфовані торці-з’єднувача перевіряються під мікроскопом та інтерферометром, щоб гарантувати, що геометрія -відповідає IEC, усуваючи мінливість полірування в полі та пов’язані з-з’єднувачі несправності. Для інтеграторів і підрядників це означає швидшу установку, менше інструментів у вантажівці та послідовні, повторювані з’єднання, які проходять приймальні випробування з першого разу.

Робоча-температура за будь-якої погоди

Цей розгалужувач, придатний для робочого температурного діапазону від -40 до +85 градусів, витримує найсуворіші екстремальні умови навколишнього середовища без зміни продуктивності.

Розгортання-в холодну погоду в північному кліматі, установки в пустелях із високими денними температурами та промислові об’єкти з циклічною температурою — все це виграє від компонентів, розроблених для широкої термічної стабільності.

Температурно-залежні втрати (TDL) утримуються на рівні менше або дорівнюють 0,5 дБ у всьому діапазоні, гарантуючи, що запаси зв’язку, розраховані під час введення в експлуатацію, залишаються дійсними протягом сезонних змін і десятиліть терміну служби.

Рішення для підключення та мережеві топології

Розміщення в топологіях PON/FTTx

У типовій мережі GPON або EPON оптичний лінійний термінал (OLT) у центральному офісі генерує вихідні сигнали на довжинах хвиль 1260–1650 нм.

Ці сигнали проходять через фідерне волокно до-розподілювача першого ступеня (наприклад, цього модуля 1×2), який розподіляє оптичну потужність на окремі шляхи розподілу.

Кожен шлях може закінчуватися на додаткових розгалужувачах або продовжуватися безпосередньо до терміналів оптичної мережі (ONT/ONU) у приміщеннях абонента.

Вихідні сигнали від ONT мультиплексуються-з часовим розподілом і об’єднуються через розгалужувачі до OLT.

Централізована спліт-архітектура

У системах централізованого розділення один розгалужувач ПЛК із високим -коефіцієнтом відношення (наприклад, 1×32 або 1×64) розміщується в центральному офісі, кімнаті з обладнанням головної станції або головній системі розподілу, безпосередньо живлячи всіх абонентів з одного місця.

Безблоковий розгалужувач 1×2 служить першим -розподільником у каскадних конфігураціях, де вихідний сигнал OLT поділяється на два основні шляхи подачі. Потім кожен шлях підключається до вторинних розгалужувачів (наприклад, 1×16 або 1×32), розташованих у віддалених розподільних вузлах або вуличних шафах.

Ця топологія мінімізує кількість активних портів, необхідних на шасі OLT, спрощує керування оптоволокном на головній станції та дозволяє операторам поступово розгортати додаткові роз’єми, оскільки кількість абонентів зростає -, зберігаючи при цьому чітку--лінію видимості для усунення несправностей і тестування оптичної рефлектометрії-домену часу (OTDR).

Розподілена спліт-архітектура

Розподілений розподіл розміщує нижчі-розподільники (наприклад, 1×2, 1×4 або 1×8) ближче до кінцевих користувачів - часто в сусідніх агрегаційних боксах, підземних сховищах будівель або розподільних панелях на поверхах - з кінцевими-роздільниками (1×8, 1×16), розташованими в межах 500 метрів від абонентів.

Цей підхід зменшує кількість фідерних оптоволокон із центрального офісу, зменшує загальні внесені втрати за рахунок скорочення окремих оптоволоконних з’єднань і забезпечує гнучке надання послуг абонентам, не порушуючи вихідну інфраструктуру.

Безблоковий розгалужувач 1×2 відмінно справляється з цією роллю: його компактний форм-фактор ідеально вписується в невеликі корпуси, попередньо-терміновані роз’єми забезпечують швидке перехресне-з’єднання з абонентськими кабелями, а низькі втрати зберігають бюджет для решти каскадних каскадів.

Для кампусних мереж, центрів обробки даних і корпоративних розгортань POL розподілене розділення пропонує модульну масштабованість, локалізоване усунення несправностей і простіше майбутнє розширення потужностей.

Сценарії застосування

Мережі доступу FTTx і FTTH

Безблоковий розгалужувач 1×2 служить першим{2}}ступеневим роз’єднанням оптоволокна-до--домашніх розгортань, розділяючи один вихід OLT на два фідерні шляхи, що обслуговують окремі квартали чи житлові комплекси. Оператори отримують вигоду від зменшення кількості портів OLT, спрощеного керування фідерним волокном і можливості поступового додавання вторинних роз’єднань у міру зростання попиту абонентів.

Кампусні мережі-на основі PON

Університети, корпоративні кампуси й офісні-будівлі з декількома орендарями, які розгортають GPON або EPON для уніфікованих голосових{1}}даних-відеосервісів, використовують розгалужувачі 1×2 у точках входу в будівлю або вузлах агрегації поверхів. Компактна конструкція міні-модуля вписується в існуючі телекомунікаційні шафи, вертикальні кабельні стояки та стійки для обладнання, не вимагаючи додаткового монтажного обладнання.

Пасивна оптична локальна мережа (POL)

Готелі, лікарні, державні установи та великі офісні будівлі, що використовують архітектуру POL для зниження енергоспоживання, складності кабелів і площі приміщення для обладнання, розгортають безблокові розгалужувачі по всій структурованій кабельній інфраструктурі. Конфігурація 1×2 забезпечує збалансований розподіл навантаження між крилами або поверхами будівлі.

З’єднання центрів обробки даних

Центри обробки даних використовують розгалужувачі ПЛК для отримання оптичних сигналів для моніторингу продуктивності, аналізу протоколів і перевірки безпеки без переривання робочого трафіку. Розгалужувач 1×2 поділяє сигнал, надсилаючи один вихід на обладнання призначення, а інший – на тестові прилади або аналізатори оптичного спектру. Високі зворотні втрати та низький PDL зберігають якість сигналу.

CATV & RF Video Overlay

Кабельні оператори, що надають аналогові або цифрові відеопослуги через мережі PON, використовують розгалужувачі для розподілу 1550 нм радіочастотного відеосигналу накладення разом із службами передачі даних. Широке охоплення довжини хвилі (1260–1650 нм) і низький WDL забезпечують прозору доставку відео-без спотворень. Безблокова конструкція дозволяє інтегрувати головну станцію в комбіновані вузли.

Розподіл оптоволокна поза приміщенням

Шафи-на вуличному рівні, корпуси-на стовпах і підземні сховища виграють від компактності міні-модуля та міцної конструкції. Монтажники можуть монтувати розгалужувач безпосередньо до з’єднувальних лотків за допомогою кабельних стяжок або клейових прокладок, усуваючи потребу у громіздких монтажних кронштейнах. Усе{4}}температурний рейтинг забезпечує надійну роботу.

Будівництво вхідних огороджень

У багато-житлових будинках (MDU), офісних будівлях і багатоповерхівках-житлових будинків використовуються невеликі настінні-коробки-монтажу-для розподілу оптоволокна-на рівні підлоги. Розмір безблокового розгалужувача 4 × 60 × 7 мм максимізує корисний простір у цих компактних корпусах, дозволяючи дизайнерам упакувати більше функціональних можливостей у менші, менш нав’язливі корпуси.

Тимчасове розгортання

Для швидкого розгортання мережі, операцій з аварійного відновлення або тимчасового підключення за подіями, підключай-і-природа попередньо-розгалужувачів пришвидшує швидкість розгортання. Підрядники можуть швидко з’єднати портативне обладнання OLT, тимчасові розподільні вузли та абонентські термінали за допомогою мінімальних інструментів і навчання.

Промислові об'єкти

Промислове середовище з суворими умовами виграє від міцної конструкції спліттера та широкого діапазону температур. Безблоковий форм-фактор вписується в компактні шафи керування, тоді як оптоволокно, нечутливе до вигинів, забезпечує жорстке проходження через промислове обладнання. З’єднувачі із заводськими-закінченнями забезпечують надійну роботу в-середовищі, схильному до вібрації.
